پرینتر سه‌بعدی FDM: راهنمای جامع تکنولوژی مدل‌سازی تلفیقی

تعریف و مفهوم پایه

پرینتر سه‌بعدی FDM که مخفف Fused Deposition Modeling است، یکی از محبوب‌ترین و پرکاربردترین روش‌های چاپ سه‌بعدی محسوب می‌شود. این تکنولوژی بر اساس اکستروژن مواد ترموپلاستیک عمل کرده و قطعات را لایه به لایه با رسوب دادن مواد مذاب ایجاد می‌کند.

برای درک ساده‌تر این فرآیند، تصور کنید یک چاپگر معمولی که در دو محور X و Y (چپ-راست، بالا-پایین) جوهر را روی کاغذ چاپ می‌کند. حال اگر به جای جوهر از پلاستیک مذاب استفاده کنیم و قابلیت حرکت در محور Z (عمق یا ارتفاع) را نیز اضافه کنیم، مربع دوبعدی ما تبدیل به مکعب سه‌بعدی شده و به همین ترتیب هر جسم پیچیده‌ای قابل ساخت است.

تاریخچه و سیر تحول

تکنولوژی FDM در سال 1988 توسط اسکات کرامپ (S. Scott Crump) اختراع شد. داستان این اختراع بسیار جالب است - کرامپ در آشپزخانه منزل خود با استفاده از یک تفنگ چسب حرارتی و ترکیبی از موم شمع و پلی‌اتیلن، سعی در ساخت یک اسباب‌بازی قورباغه برای دختر دوساله‌اش داشت.

پس از موفقیت در این آزمایش اولیه، کرامپ همراه با همسرش لیزا کرامپ در سال 1989 این تکنولوژی را ثبت اختراع کردند و در سال 1992 اولین پرینتر عملیاتی FDM را تولید کرد. آن‌ها سپس شرکت Stratasys را تأسیس کردند که تا امروز یکی از پیشگامان این صنعت محسوب می‌شود.

با انقضای پتنت FDM در سال 2009، استفاده از این تکنولوژی فراتر از شرکت Stratasys گسترش یافت و منجر به کاهش چشمگیر قیمت‌ها و ایجاد فرصت‌هایی برای کاربردهای تجاری، DIY و منبع باز شد.

مراحل فرآیند FDM

مرحله 1: طراحی مدل سه‌بعدی

ابتدا با استفاده از نرم‌افزارهای مدل‌سازی سه‌بعدی مانند SolidWorks، Fusion 360، Blender یا TinkerCAD، مدل دیجیتال قطعه مورد نظر طراحی می‌شود. این مدل باید "آب‌بندی" باشد، یعنی بدون سوراخ یا شکاف و به صورت جسم جامد تعریف شده باشد.

مرحله 2: آماده‌سازی فایل

مدل طراحی شده به فرمت‌های قابل چاپ مانند STL، OBJ یا 3MF تبدیل می‌شود. این فرمت‌ها مدل جامد را به شبکه‌ای از مثلث‌ها تبدیل می‌کنند که سطح بیرونی آن را توصیف می‌کند.

مرحله 3: اسلایس کردن (Slicing)

نرم‌افزار اسلایسر مانند Cura، PrusaSlicer یا GrabCAD مدل را به لایه‌های افقی تقسیم کرده و کد G-CODE تولید می‌کند. این کد شامل مسیر حرکت، دما، سرعت و سایر پارامترهای چاپ است.

مرحله 4: آماده‌سازی مواد و دستگاه

فیلامنت ترموپلاستیک در پرینتر بارگذاری شده و دستگاه کالیبره می‌شود. صفحه چاپ (Heat Bed) تسطیح شده و دمای مناسب تنظیم می‌گردد.

مرحله 5: فرآیند چاپ

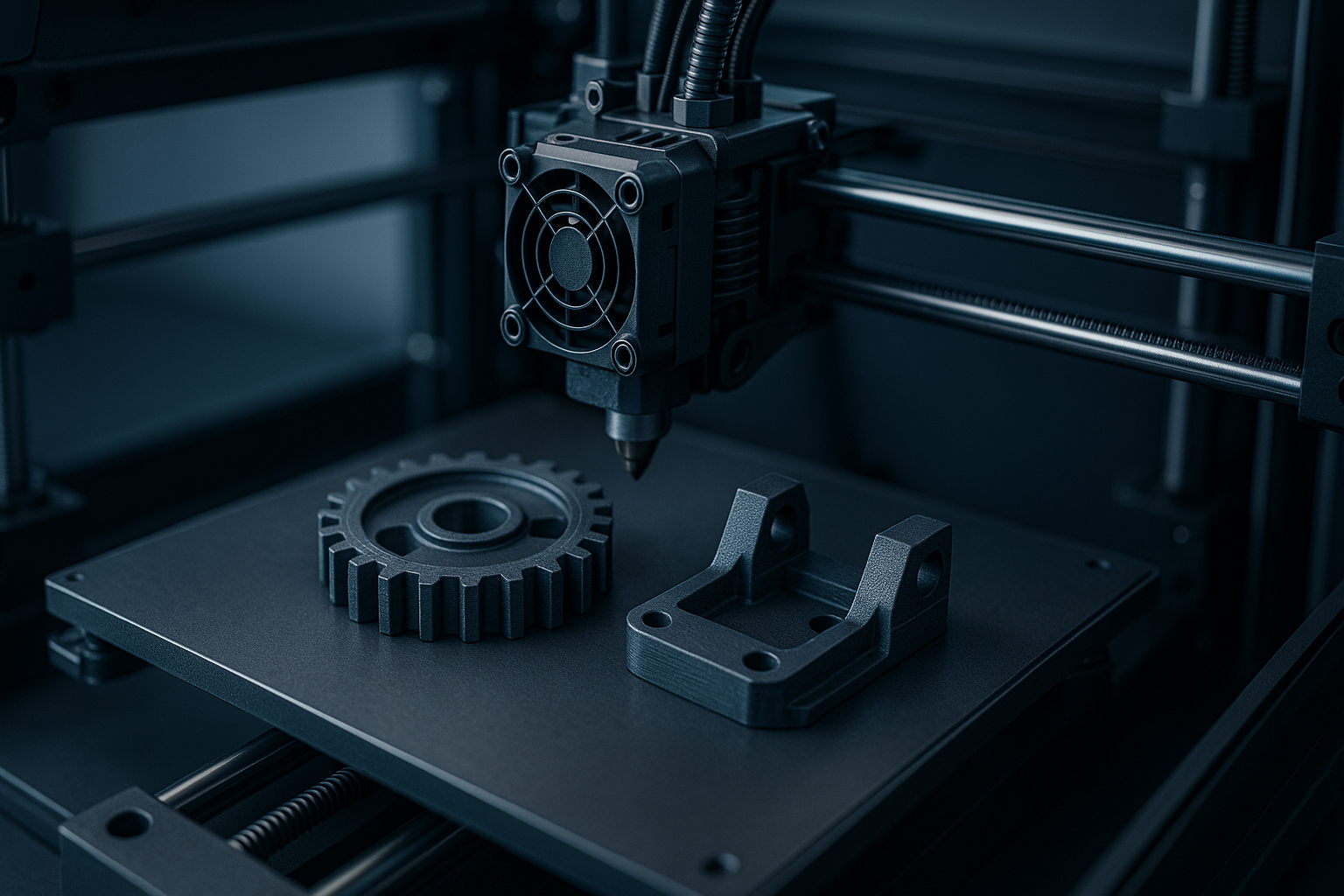

نازل (Nozzle) فیلامنت را تا حالت نیمه مایع حرارت می‌دهد و آن را طبق مسیر تعریف شده در محورهای X و Y روی صفحه چاپ رسوب می‌دهد. پس از تکمیل هر لایه، صفحه چاپ یا نازل در محور Z حرکت کرده و لایه بعدی اضافه می‌شود.

مرحله 6: خنک‌سازی و انجماد

فن‌های تعبیه شده مواد رسوب داده شده را خنک کرده و با لایه قبلی چسبانده می‌شود. این فرآیند تا تکمیل کامل قطعه ادامه می‌یابد.

مرحله 7: حذف ساپورت‌ها و پردازش نهایی

ساختارهای نگهدارنده (Support) که برای هندسه‌های پیچیده استفاده شده، حذف می‌شود. این کار یا به صورت دستی انجام شده یا با حلال‌های مخصوص صورت می‌پذیرد.

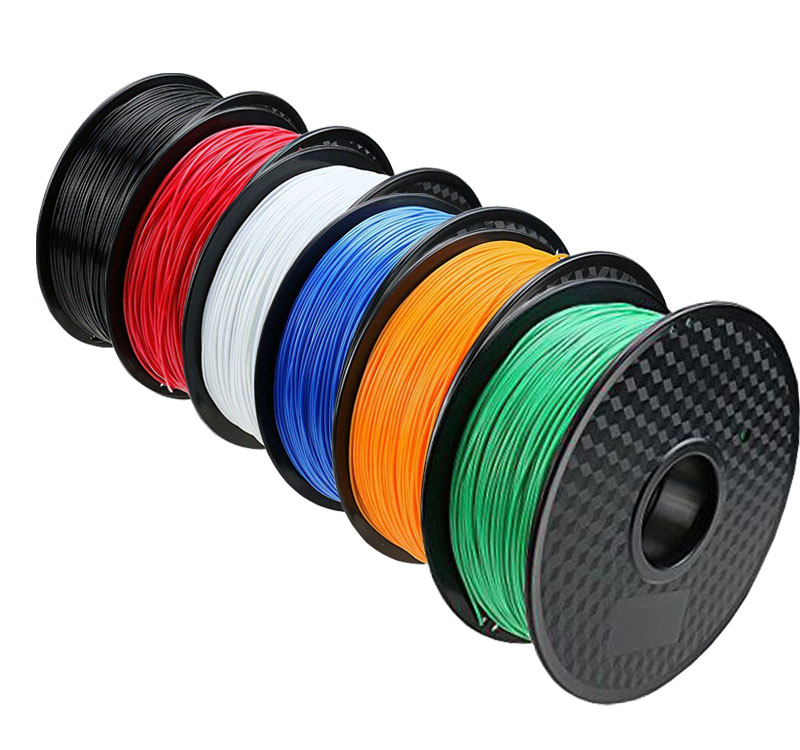

انواع مواد فیلامنت

PLA (پلی لاکتیک اسید)

• ویژگی‌ها: زیست‌تخریب‌پذیر، ساخته شده از مواد گیاهی مانند نشاسته ذرت
• مقاومت کششی: 50-60 MPa
• دمای چاپ: پایین (حدود 55°C)
• کاربرد: پروتوتایپ‌ها، مدل‌ها، اجسام تزئینی

ABS (آکریلونیتریل بوتادین استایرن)

• ویژگی‌ها: مقاوم در برابر ضربه، انعطاف‌پذیر
• مقاومت کششی: 34-36 MPa
• دمای تحمل: تا 98°C
• کاربرد: قطعات مکانیکی، کاور دستگاه‌ها، قطعات خودرو

PETG (پلی اتیلن ترفتالات گلیکول)

• ویژگی‌ها: ترکیب مزایای PLA و ABS، شفافیت بالا
• مقاومت کششی: 40-50 MPa
• کاربرد: قطعات عملکردی، ظروف، اجزای مکانیکی

TPU (ترموپلاستیک پلی‌اورتان)

• ویژگی‌ها: انعطاف‌پذیر، مقاوم در برابر ضربه
• کاربرد: گارد گوشی، کفش، واشر و مهرها

مزایای تکنولوژی FDM

مقرون‌به‌صرفه بودن

FDM نسبت به سایر روش‌های چاپ سه‌بعدی مانند SLA بسیار اقتصادی‌تر است. تجهیزات آن قیمت مناسب‌تری داشته و فیلامنت‌ها به راحتی در دسترس هستند.

تنوع مواد

طیف گسترده‌ای از مواد ترموپلاستیک قابل استفاده است که هر کدام ویژگی‌های منحصر به فردی دارند. از مواد معمولی مانند PLA تا مواد پیشرفته مانند فیلامنت‌های کربن فایبر.

سادگی استفاده

راه‌اندازی و استفاده از FDM نسبت به سایر تکنولوژی‌های چاپ سه‌بعدی بسیار ساده‌تر است. حداقل تنظیمات پیچیده نیاز دارد و برای مبتدیان مناسب است.

سرعت و کارایی

امکان چاپ قطعات کوچک در چند دقیقه و قطعات بزرگ در چند ساعت وجود دارد. این امر منجر به کاهش زمان تولید نمونه اولیه می‌شود.

دوستدار محیط زیست

فرآیند FDM تمیز است و دود، بخار سمی یا شیمیایی تولید نمی‌کند. همچنین تنها مقدار مورد نیاز مواد استفاده شده و اتلاف کمی دارد.

انعطاف‌پذیری طراحی

پیچیدگی طراحی برای FDM محدودیت چندانی ندارد و قادر به تولید 99% اشکال هندسی است. ساختارهای داخلی پیچیده و هندسه‌های غیرممکن با روش‌های سنتی قابل ساخت هستند.

معایب و محدودیت‌های FDM

دقت و رزولوشن پایین

FDM دارای کمترین دقت ابعادی در مقایسه با سایر روش‌های چاپ سه‌بعدی است. جزئیات ریز قابل چاپ نیست و معمولاً نازل‌هایی کمتر از 0.4 میلی‌متر استفاده نمی‌شود.

کیفیت سطح

خطوط لایه‌بندی در قطعات قابل مشاهده است و سطح صاف تولید نمی‌شود. برای رسیدن به کیفیت سطح مناسب، نیاز به فرآیندهای پس از چاپ مانند سنباده زدن، پولیش یا استفاده از استون وجود دارد.

ضعف ساختاری

به دلیل چسبندگی ضعیف بین لایه‌ها، قطعات FDM دارای ساختار آنیزوتروپیک هستند. این باعث می‌شود که قطعات در محل اتصال لایه‌ها آسیب‌پذیرتر باشند.

نیاز به ساپورت

برای چاپ هندسه‌های پیچیده با آویزان‌ها، نیاز به ساختارهای نگهدارنده است. این امر منجر به مصرف بیشتر مواد، زمان و نیاز به پردازش بعدی می‌شود.

مشکلات ابعادی

در طول چاپ، انبساط و انقباض حرارتی مواد بر پایداری ابعادی تأثیر می‌گذارد. خصوصاً هنگام چاپ مدل‌های بزرگ، مشکلاتی مانند تاب برداشتن (Warping) و تغییر شکل رخ می‌دهد.

زمان چاپ طولانی

چاپ قطعات حجیم ممکن است چندین روز طول بکشد. سرعت چاپ معمولاً باید کم نگه داشته شود تا کیفیت مناسبی حاصل شود.

کالیبراسیون مکرر

پس از هر دو یا سه چاپ، صفحه چاپ نیاز به کالیبراسیون مجدد دارد. این امر به دلیل حرکات مکرر صفحه در طول چاپ است.

کاربردهای صنعتی

تکنولوژی FDM در صنایع مختلفی کاربرد دارد:

• نمونه‌سازی سریع: ایجاد نمونه‌های فیزیکی از طراحی‌های جدید محصول
• مدل‌سازی مفهومی: ساخت ماکت و مدل‌های مفهومی برای ارائه‌ها
• ابزارسازی: تولید ابزار و قطعات سفارشی برای کمک به مونتاژ
• قطعات عملکردی: تولید اجزای نهایی برای کاربردهای خاص
• آموزش و پژوهش: استفاده در محیط‌های دانشگاهی و پژوهشی

جمع‌بندی

پرینتر سه‌بعدی FDM با وجود محدودیت‌هایی که دارد، همچنان یکی از محبوب‌ترین و دسترس‌پذیرترین روش‌های تولید افزایشی محسوب می‌شود. ترکیب مناسب قیمت، سادگی استفاده، تنوع مواد و سرعت تولید، آن را به گزینه مناسبی برای طیف وسیعی از کاربردها تبدیل کرده است. برای گروه طراحی و مهندسی سایا که در حوزه طراحی و ساخت قطعات صنعتی فعالیت می‌کند، FDM می‌تواند ابزار قدرتمندی برای نمونه‌سازی سریع، تست طراحی‌ها و حتی تولید قطعات نهایی خاص باشد.

درک صحیح از مزایا و محدودیت‌های این تکنولوژی، انتخاب مناسب مواد و تنظیمات بهینه دستگاه، کلید موفقیت در به‌کارگیری مؤثر FDM در پروژه‌های صنعتی است.
